兼顾透光与防护：光伏透明 PET 保护膜对发电效率的影响

光伏行业有个经典问题：组件表面那层透明膜，到底要不要撕？

这个问题背后，藏着很多工厂和电站都踩过的坑 —— 保护膜本来是保护玻璃的，但如果选不对、贴错位置、或者忘了撕，它就会从 "保护神" 变成 "功率小偷"。本文把光伏透明 PET 保护膜对发电效率的影响讲透，帮你在防护与透光之间找到平衡点。

一、先分清：光伏上的 PET 膜，到底是哪一种？

很多人讨论 "PET 膜影响发电" 时，其实把两种完全不同的场景混在了一起。

第一种：生产与运输环节的临时保护膜。光伏钢化玻璃从产线下来、到层压、装框、吊装、运输、现场安装，整条链路都需要一层可剥离的保护膜，防止划伤、粉尘、手印和砂砾撞击。这层膜的设计寿命就是 "到电站安装现场为止"—— 必须在并网前彻底撕掉。 通威等组件厂的安装手册明确要求：出厂 PE/PET 保护膜若残留不撕，初期就会阻隔约 30% 的光线，还会阻碍散热，长期暴晒后甚至会老化、粘连、熔融在玻璃上Tongwei。

第二种：柔性 / 轻量化组件的长期外覆封装膜。小型柔性组件、背包板、车顶板、BIPV 立面，往往不用厚玻璃，而是用一层高分子膜（PET 或更高端的 ETFE）作为表面封装层。这层膜是组件结构的一部分，25 年都不能撕 —— 它的透光率，直接写进组件的额定功率里。Huaxu Energy

讨论 "PET 对发电效率的影响"，真正有技术含量的是第二种；而第一种的核心诉求是 "贴得牢、撕得净、不留残胶"。

二、透光损失从哪来？三层机理

不管是临时膜还是封装膜，光线穿过 PET 时的损失都来自三个地方：

1. 表面反射损失（约 4%）。PET 折射率约 1.65，空气 - 膜界面、膜 - 胶层界面各有一次菲涅尔反射。哪怕是最干净的膜，正入射下也有约 4% 的光子被直接反射回去Tongwei。

2. 材料本征吸收与雾度。普通 PET 在可见光区吸收很低，但如果基材纯度不够、添加剂多、或者用了网纹 / 雾面结构，雾度上升会让光线散射，减少直射进入电池片的有效光。光伏前玻璃用的保护膜必须是高透平纹，网纹膜只适合背板、外壳等非受光面—— 这一点在行业内已有明确共识佛山市奥川顺新材料实业有限公司。

3. 长期 UV 黄变（最致命）。普通 PET 在紫外线长期照射下会逐渐黄变，透光率逐年下滑。第三方对比数据显示：标准回收 PET 初始透光率约 89%，5 年后降到约 72%，对应功率输出损失约 17%；而同为高分子封装的 ETFE，5 年后仍保持 95% 以上Sungold Solar。这就是高端柔性组件愿意用 ETFE 替代 PET 的根本原因。

三、数据对比：不同材料到底差多少透光率？

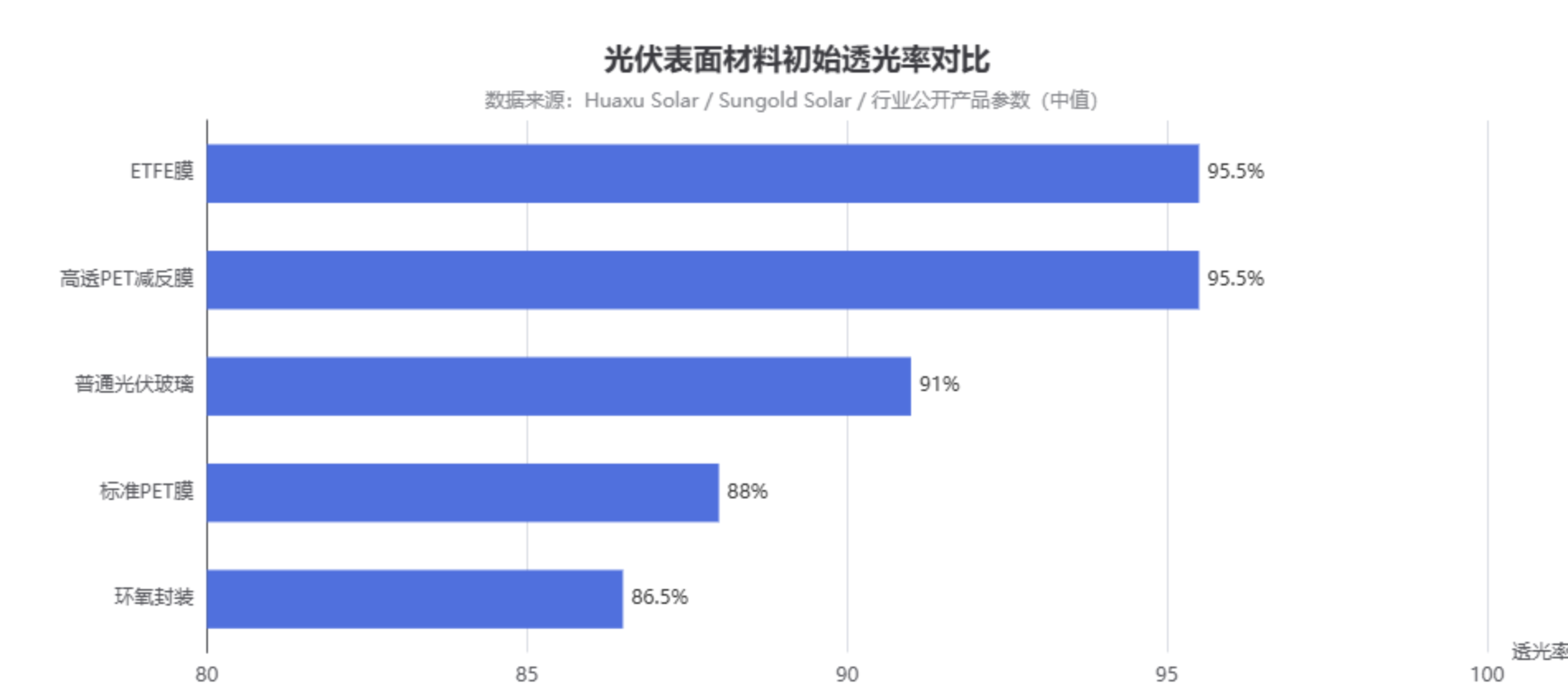

把市面上常见的几种光伏表面材料放在一起比，差距一目了然：

<一句话说明：透光率数据综合自 Huaxu Solar、Sungold Solar、Couleenergy 及行业 PET 减反膜产品参数，取公开范围中值。>

几个关键结论：

• 标准 PET（85-90%）比高透 PET/ETFE（95%+）低了约 7 个百分点，这 7 个百分点直接对应组件短路电流和功率的下滑。

• 普通光伏玻璃本身透过率约 91%，如果在玻璃外面再贴一层标准 PET，叠加损失后整体透光率会被拉低；但高透减反 PET（95%+）反而能通过减反涂层把玻璃的表面反射压下去，实现 "1+1>2"。

• 环氧封装虽然便宜，但透光率最低（85-88%），户外 1-2 年就明显衰减，只适合低端小功率场景Huaxu Energy。

四、更值得关注的是 "长期衰减曲线"

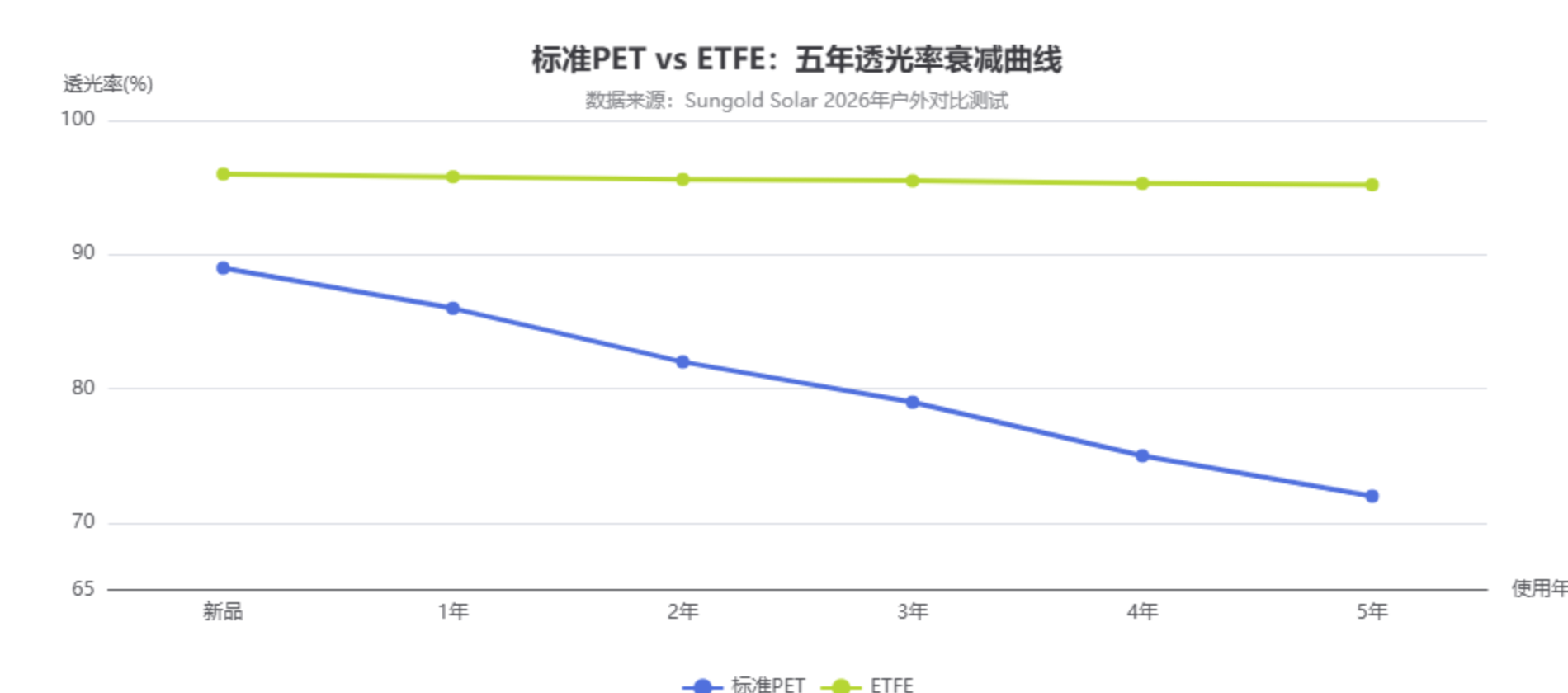

初始透光率只是入场券，真正决定 25 年电站收益的是衰减速度。下面这张曲线对比了标准 PET 与 ETFE 在户外使用 5 年内的透光率变化：

<一句话说明：PET 与 ETFE 五年透光率衰减数据来自 Sungold Solar 2026 年对比测试，标准 PET 初始 89%、5 年后 72%；ETFE 初始 96%、5 年后 95.2%。>

从曲线可以看到：

• 标准 PET 在第 2-3 年开始明显黄变，这正好是户外 UV 累积到临界点的时间窗；

• 5 年累计衰减约 17 个百分点，对应功率损失约 15-17%—— 对于一个 25 年生命周期的电站，这是不能接受的；

• ETFE 虽然初始透光率只高 7 个百分点，但衰减几乎可以忽略，长期收益曲线远优于普通 PET。

五、那 PET 膜还有没有机会？有，但要做对三件事

PET 不是不能用在光伏上，而是要在正确的位置、用正确的配方。结合行业实践，三条路径可以把 "防护" 和 "透光" 同时做到：

1. 临时过程膜：高透 + 高洁净 + 无残胶，保的是组件良率

对于生产运输环节的临时保护膜，核心指标不是长期耐候，而是：

• 透光率≥92%，避免层压前检测环节误判；

• 永久防静电（表面电阻 10⁶-10⁹Ω），从源头杜绝静电吸尘 —— 一颗尘点在电池片上就是一块暗区，直接拉低功率光大远薄膜；

• 剥离力精准控制（80-120g/25mm），撕得干净、零残胶。残胶会永久破坏玻璃减反涂层，导致整块组件报废顺企网；

• 耐温适配层压工艺，不能在层压前软化、移位或留胶。

2. 长期封装膜：高透基材 + 减反涂层 + UV 稳定剂，把衰减压下来

如果要让 PET 承担类似 ETFE 的长期封装角色，必须做三件事：

• 用高纯度光学级 PET 基材，初始透光率拉到 93% 以上；

• 镀减反纳米涂层，把表面反射从约 8% 压到 2-3%。实验室数据显示，带微结构减反层的 PET 太阳加权透光率可达 93.1%，比裸 PET 提升约 6 个百分点，对应组件转换效率提升约 5.7%ACS Publications；

• 配方中加入 UV 吸收剂和抗氧剂，把黄变启动时间从 2-3 年推迟到更久。

3. 选对纹理：光伏前玻璃用平纹，网纹只去背板

网纹膜的排气通道确实能避免气泡，但它的 3-12μm 网格沟槽会造成光散射、雾度上升。光伏前玻璃（受光面）必须用高透平纹 PET，网纹膜只适合背板、铝边框、外壳等非受光部位—— 这是组件层压工艺验证过的结论佛山市奥川顺新材料实业有限公司。

六、结论

回到最初的问题：光伏透明 PET 保护膜会不会影响发电效率？

• 如果是生产运输用的临时膜：选高透、防静电、无残胶的平纹 PET，正确撕掉，对发电效率零影响；

• 如果是长期外覆的普通 PET：5 年衰减约 17%，确实会明显拉低功率，高端场景应选 ETFE 或带减反 / UV 稳定的高透 PET；

• 如果做了减反涂层和耐候配方的高透 PET：透光率可以追到 95%+，防护与发电完全可以兼得。

保护膜的本质，是 "在正确的阶段、把正确的表面保护好"。选对材料、用对位置、按时撕掉 ——PET 膜就是光伏

面板厂不只想卖屏了：天马的调光玻璃开始找车企定点了

来源：车载显示技术展点击查阅详细

总投资26.84亿，洁美科技新建光学BOPET膜及高端离型膜项目

来源：膜法视界点击查阅详细
